Принцип работы электродного парогенератора, преимущества и особенности
Электродный парогенератор (КЭП) - это промышленный котел, вырабатывающий пар путём прямого нагрева воды электрическим током, протекающим между погруженными в неё электродами. В отличие от ТЭНовых моделей, здесь нет нагревательных элементов - сам токопроводящий раствор (вода с определенной концентрацией солей) служит проводником и источником тепла.
Принцип работы электродного парогенератора
Принцип работы основан на прямом нагреве жидкости электрическим током. Технологию можно описать в несколько шагов:
1. Подача жидкости: подготовленная вода с заданной электропроводностью подаётся в котел.
2. Протекание тока: на электроды, погруженные в жидкость, подается высокое напряжение. Между электродами возникает электрический ток, который протекает через воду, встречая ее сопротивление.
3. Мгновенный нагрев: Электрическая энергия напрямую преобразуется в тепловую. Вода в межэлектродном пространстве быстро нагревается до температуры кипения и испаряется.
4. Образование пара: образующийся насыщенный пар с давлением до 0,8 МПа (и выше по спецзаказу) отводится через патрубок для подачи потребителю.
Для поддержания стабильных параметров пара мощность котла регулируют двумя способами: изменяя зазор между электродами (механическое регулирование) или электропроводность питающей воды.
Устройства отличаются высокой энергоэффективностью. Благодаря прямому нагреву жидкости КПД достигает 98%, что значительно снижает затраты на электроэнергию. В отличие от ТЭНовых моделей, которым требуется время на разогрев, электродные системы начинают производить пар уже через 3–5 минут после включения. Паропроизводительность парогенератора – от 205 до 21000 кг/ч насыщенного пара.
Устройство электродного парогенератора

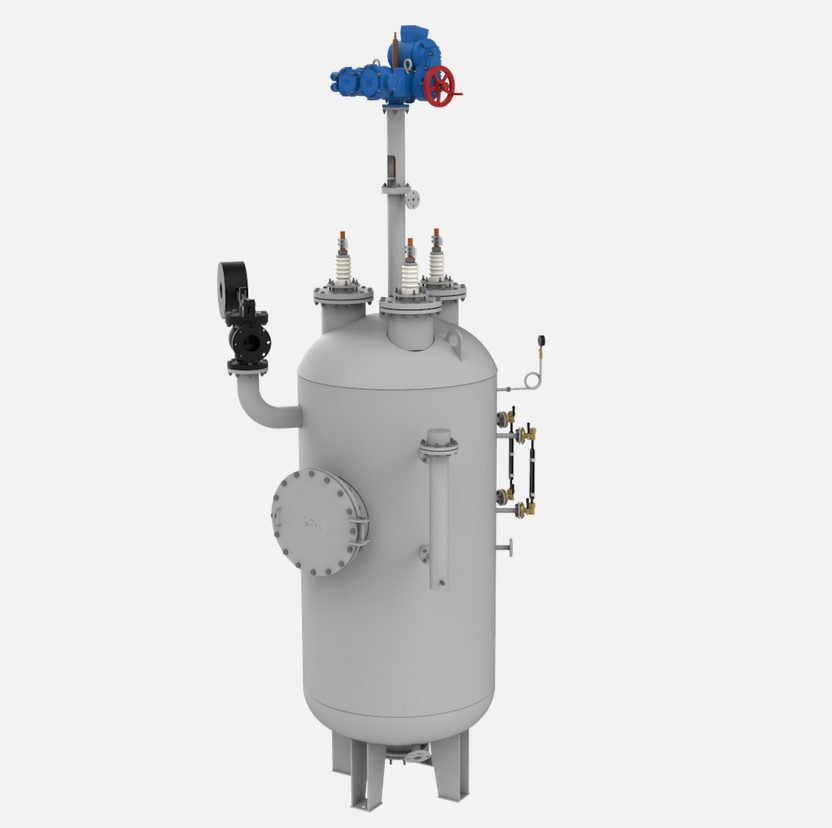

Электродный парогенератор представляет собой цилиндрический стальной корпус, внутри которого размещена электродная система. Главные компоненты оборудования:
- Корпус - цилиндрический сосуд со съёмными элементами на фланцах, обеспечивающими доступ для обслуживания.
- Электродная система - основной нагревательный элемент, где происходит преобразование электроэнергии в тепловую.
- Патрубки - система подвода рабочей жидкости, отвода пара и дренажа для удаления излишков солей.
- Система контроля уровня - включает визуальные указатели и автоматические датчики для поддержания нужного водного уровня.
- Опорная конструкция - обеспечивает устойчивое размещение оборудования.
Комплексная система на базе ПЛК (программируемых логических контроллеров), обеспечивает автоматический пуск, работу, остановку и защиту.
Электропроводность напрямую влияет на силу тока, проходящего через воду, а значит, и на мощность котла. Слишком чистая (дистиллированная) вода не будет проводить ток, а слишком соленая вызовет перегрузку. Поэтому ее необходимо специально подготавливать.
Электродные парогенераторы КЭП/КЭПр благодаря своей компактности, высокой эффективности и экологичности применяются в различных отраслях, где требуется надежный источник пара. Высокая степень автоматизации позволяет минимизировать участие оператора в процессе работы оборудования.
